AD-WAN(Application-driven Wide Area Network)解决方案是标准的SDN 网络架构,同时也是一个融合、分层、开放、智能的网络架构。基于SNA(SeerNetworkArchitecture)架构完成大数据智能分析、SDN 控制器、网络管理的统一融合,实现“管”、“控”、“析”三维一体的融合网络控制中枢和智能大脑,网络全域覆盖,端到端的业务编排。面向用户、统一Portal,真正做到“一次登录、一键发放、一体保障、一站运维”;结合大数据分析与AI 学习能力,抓取网络实时快照、离线建模,实现网络的智能洞察、智能仿真与智能排错;通过SRv6 的支持一跳入云、网络编程能力等云业务时代必不少的能力。助力广大企业用户实现数字化网络智能升级。

方案架构

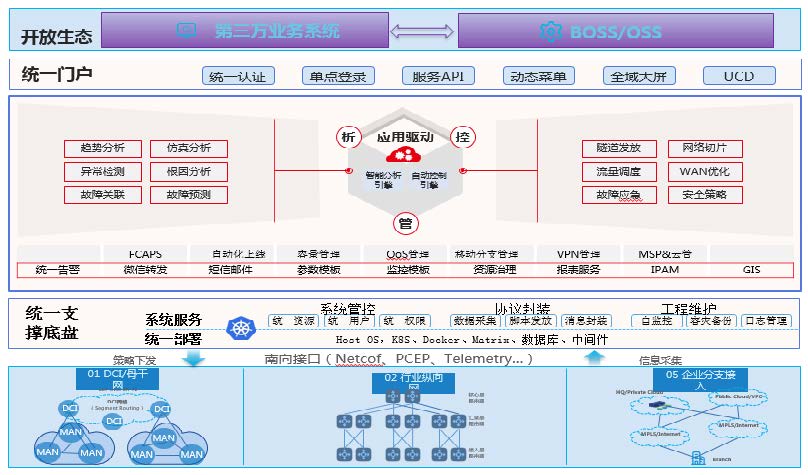

上图为AD-WAN 解决方案整体架构,方案分为三个层次:网络设备层、控制层、管理编排层:

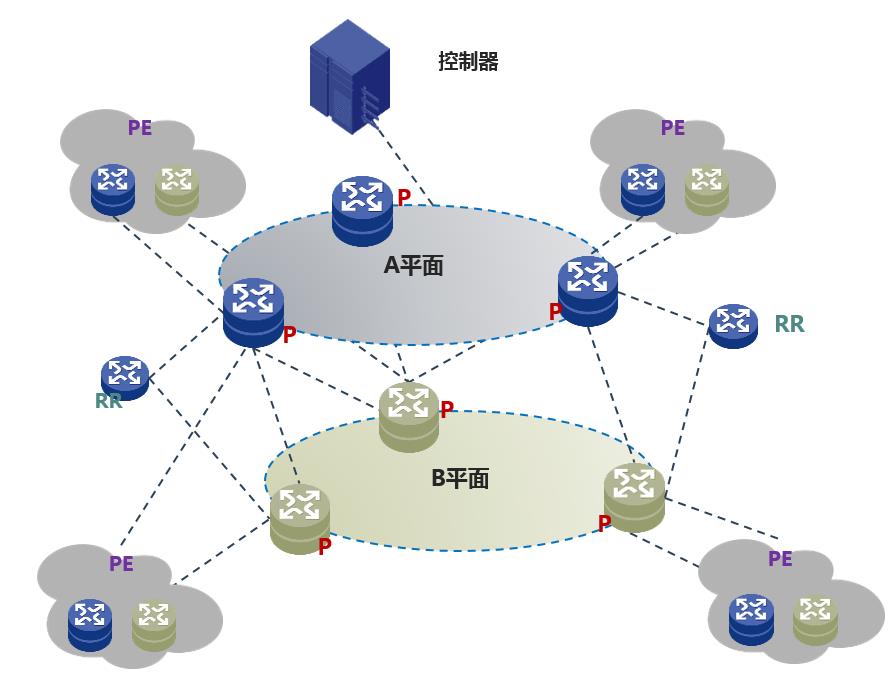

       1、网络设备层:网络设备接受SDN 控制器的控制和管理,提供丰富的标准协议与控制层对接,如SNMP、NETCONF、Telemetry、BGP-LS、BGP Flowspec、PCEP 等。转发层面通过轻量化Segment Routing 技术实现基于叠加网络的数据转发,提供更高性能的转发平面。通过SRv6 技术运用简化广域网架构及协议设计,并全面支持IPv6 网络建设。

       2、控制层:基于大数据网络分析的先知分析器,实现网络深度分析及可视化呈现、网络流量预测、安全预警、故障定位等能
力;SDN 控制器实现集中的网络资源调优调度,集中管控;基于SNA 架构,支持多网络应用集成,实现跨场景统一编排,满足不同行业用户需求;南向通过标准协议和设备互通;北向面向用户提供标准化的API 接口,实现与第三方编排系统集
成。
       3、管理编排层:通过调用编排层APP 提供的API 接口,实现业务的策略定义、业务下发和管理编排,如网络实时监控、可视化
呈现及故障排查等,进而增强业务、网络的可视化呈现,简化网络运维管理。

方案特点

自动业务分发
       1、随着云计算时代的到来,新兴业务模式创新层出不穷,企业全面走向数字化。云计算时代的一个显著特点是用户要求业务上
云后具备端到端的快速上线能力,网络适应并感知应用,完成连接资源的快速开通和弹性布放。AD-WAN 解决方案提供三种网络
业务自动发放的能力。
       2、VPN 业务发放:一键L3VPN 业务自动化发放,用户仅需在控制器操作界面上指定业务部署范围,由控制器实现业务到网元
设备的配置自动下发,降低手工配置的工作量和运维风险。
       3、QoS 业务布放:端到端的QoS 业务自动布放,实现基于用户业务的流量限速和应用保障。基于应用端到端的QoS 保障功能
解决了传统网络中基于单设备部署QoS 的保障能力不足问题,实现了业务QoS 配置的快速、批量下发。QoS 部署时,既可基于全局模板配置一键全网布放,也可针对单条链路选择局部模板部署,实现方式更加灵活。
       4、业务策略下发:H3C AD-WAN 行业解决方案通过控制器实现业务对带宽、质量、时间段、带宽日历等策略自动下发,根据网络的实时状态按照业务策略要求实现动态调整,保证业务的可靠稳定运行。

灵活网络调度
      AD-WAN 解决方案提供多种网络调度能力,实现网络优化。

      1、基于带宽利用率、链路染色等因子的网络调度

假设正常情况下两种业务走在同一条链路上,随着链路带宽利用率的逐渐增加,当链路的利用率达到设定的阈值时,控制器自动下发相应调度策略,将异常链路业务调度到另一条优质链路上,保障用户体验。

       2、基于延时、抖动、丢包率等网络质量因子的网络调度
假设正常情况下两种业务走在同一条链路上,当该链路延时超过用户所设置阈值时,控制器自动下发相应的调度策略,将异
常链路业务调度到另一条优质链路上,保障用户体验。

       3、基于时间段的网络调度
基于时间策略实现不通时间区段的灵活网络调度保障,合理利用网络带宽资源,保证业务可靠。

       4、UCMP 多路径负载
通过SRv6 Plolicy 的支持,实现业务流量的多路径负载分担,可以由管理员指定权重定义负载分担比例,也支持控制器根据
路径剩余带宽资源自动计算权重。

多维业务保障
       1、多维策略组合,应用自主保障
基于时间段、带宽等不同策略将不同的业务进行系统组合,满足不同的用户网络场景需求。例如针对视频会议等高实时性应用要求,开启延时策略加丢包策略加带宽利用率等综合因素制定调度策略,进行灵活流量调度,保障应用极致体验。

       2、网络路径编排,应用网络固放
用户可根据实际需求,静态选择应用在网络节点间转发每一跳的精确路径,执行应用严格选路,严格管控。也可为应用指定
可选、排除的节点或链路,实现应用松散选路。调度策略下发前可预计算出路径,为管理员提供应用网络路固放参考,确认
后下发到网络,保障用户意图下发的准确性,降低运维风险。
       3、网络资源重构,一键应用优化
可提供基于单条应用路径调优和全网业务调优的两种关键网络能力,避免极端情况下,网络拥塞,转发死锁,提高全网资源
利用率和风险对抗能力。

智能网络运维
       1、引入智能分析系统先知分析器(SeerAnalyzer),结合Telemetry 遥测技术实现网络状态快速感知、秒级运维。收集全网信息(包括网络设备、流量、质量、关联事件及告警信息等),进行数据钻取及挖掘,向用户展示呈现网络中最关键的价值元素,协助用户进行IT 决策,辅助运维。AD-WAN 解决方案提供以下四个关键运维能力:
       2、全网业务流量可视实时查看业务带宽、流流向息、健康度等信息,直接向最终用户展示,让用户时刻掌控业务的整体健康状态。

       3、全局设备资源监控
多维度拓扑展示,方便管理员以不同视角查看网络拓扑信息,全景拓扑呈现。

       4、网络健康度评估
基于设备维度评估网络健康度,通过Telemetry 技术采集设备运行状态,业务承载情况,评估当前网络运行状态和健康度。

基于链路状态评估健康度,通过Telemetry 技术收集链路业务承载情况,光功率吞吐量等信息,建立健康度基线评估网络健康情况。

       5、应用精细可视
业务流量可视,基于Netstream 技术采集网络流量情况展示Session 级别流量可视。

转发路径可视、历史路径回溯:支持基于netstream 的业务转发路径可视,可以基于时间回溯历史路径。

       6、智能分析,趋势预测与仿真推演
先知分析器SeerAnalyzer 通过分析网络设备Telemetry 特性采集的设备、接口、光链路等性能数据,能够主动监控、
预测网络异常并输出预测结果,帮助用户掌握网络状态变化趋势,避免故障发生,防患于未然。
链路流量趋势预测:通过拖动时间轴可查看预测的链路带宽占比。基于ARIMA 与LSTM 模型方法建立流量趋势模型,
能够精准预测未来24 小时和60 天内的网络流量趋势变化,辅助管理员建立智能流量基线,精细化网络资源管理。

光模块故障预测:通过对光模块参数变化的训练学习,基于大数据机器学习算法(逻辑回归模型),在发现光模块一级告警后预测光模块未来故障时间,给出故障预警点。

流量与故障的仿真分析:SeerAnalyzer 同步现网网络数据,形成一个虚拟的“现实”网络。基于此网络进行链路和设备故障仿真,为用户及时优化网络资源分配,提供依据。
